二、 机床的主要技术参数：
冷锯机参数
|
机型 |
LJ70 |
|
|
锯切能力 (mm) |
●15~70 ▆ 15~55 |
|
|
主轴速度 (rpm) |
20～170 |
|
|
单次送料长度 (mm) |
660 |
|
|

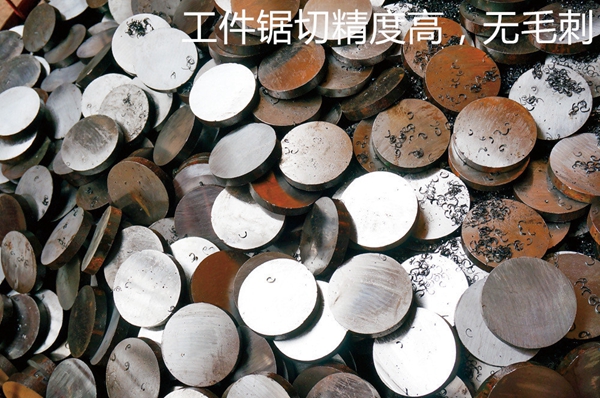

锯切精度 （mm） |
0.1 |
|
|
锯片规格 (mm) |
φ285ⅹφ32ⅹt2.0；4-φ11ⅹPCD63 |
|
|
马达（KW）
|
主轴马达 |
7.5 |
|
液压马达 |
2.2 |
|
|
送料马达 |
1.0 |
|
|
进刀马达 |
1.0 |
|
|
油槽容量 (L) |
液压油 |
90 |
|
齿箱油 |
10 |
|
|
外形尺寸 |
1772(W)ⅹ1735(H)ⅹ6966(L) |
|
|
机床重量 (KG) |
3200 |
|
三、 采用的关键配件
主要关键件配置表
|
序号 |
名 称 规 格 型 号 |
供货商 |
|
|
1 |
传动 |
（1）主轴箱 |
台湾士宏 |
|
（2）送料圆轨： |
台湾士宏 |
||
|
（3）直线导轨： |
台湾上银 |
||
|
2 |
液压 |
（1）油泵：P16-A1-F-R-01 |
台湾海德门 |
|
（2）电磁阀： 3C4 |
德国力士乐、台湾北部精机 |
||
|
（3）电磁阀： 2B2 |
台湾北部精机 |
||
|
（4）叠加阀： |
台湾康百世 |
||
|
（5）压力继电器： |
台湾康百世 |
||
|
3 |
气动 |
（1）水滴分离器： |
日本SMC |
|
（2）气动电磁阀： |
日本SMC |
||
|
4 |
电机 |
（1）主电机：Y132-6 7.5KW |
台湾YUECK |
|
（2）液压电机：Y100L-4 2.2KW |
台湾群策 |
||
|
（3）伺服电机： |
台湾台达 |
||
|
5 |
电气 |
（1）PLC：DVP80EH00T3 |
台湾台达 |
|
（2）变频器：VDF075B43A |
台湾台达 |
||
|
（3）接近开关： |
德国西克 |
||
|
（4）光电开关： |
德国西克 |
||
|
（5）伺服驱动器： |
台湾台达 |
||
|
（6）断路器、接触器、热继电器 |
TECO,FUJI |
||
|
（7）触控屏： |
台湾台达 |
||
四、 供货范围
供货一览表
|
序号 |
名 称 |
数量 |
备注 |
|
|
1 |
主机 |
液压站及液压系统（含中间配管） |
1套 |
|
|
电气控制系统 |
1套 |
|
||
|
冷却系统 |
1套 |
|
||
|
机械部分 |
1套 |
|
||
|
2 |
料架 |
6米 |
1台 |
|
|
3 |
附件 |
圆锯片 |
1片 |
|
|
检修随机工具 |
1套 |
|
||
|
|
|
|
||
